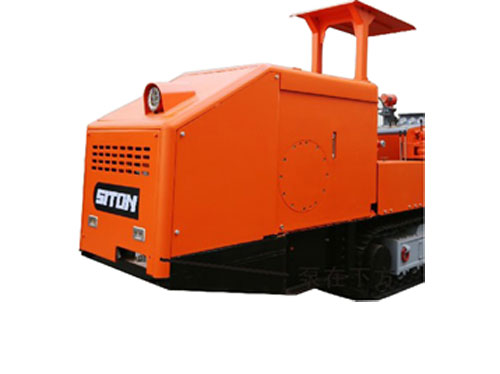

Буровая каретка с одной стрелой для крутых уклонов DT1-14D
Введение
Гидравлическая подземная буровая каретка с одной стрелой это оборудование для бурения туннелей и горных выработок. В комбинации с буровзрывными работами туннельная буровая установка DT1-14D в сочетании с туннельными экскаваторами обеспечивает высокую эффективность работ. В то же время, условия работы оператора значительно улучшены. Данная буровая каретка состоит из стрелы, долота ударного бурения для твердых пород, гидравлической системы и т.д.
Характеристики
1. Стрела буровой каретки с гидравлическим управлением
Улучшена точность и скорость работы стрелы с гидравлическим управлением данной гидравлической буровой каретки с одной стрелой, что значительно увеличивает эффективность работ.
(1) Расстояние между взрывными скважинами спроектировано для достижения высокой точности и параллелизма.
(2) Телескопическая стрела может увеличить масштаб бурения, превышающий масштаб бурения одной стрелы.
(3) Туннельная буровая каретка имеет главную стрелу квадратного поперечного сечения, что обеспечивает высокую стабильность перенесения ею напряжения. Кроме того, главная стрела имеет привод от поворотного двигателя и может поворачиваться на 180°.
2. Долото ударного бурения для твердых пород
(1) Гидравлическая подземная буровая каретка с одной стрелой DT1-14D оснащена долотом ударного бурения для твердых пород производства фирмы Montabert SAS. Данное долото для твердых пород может обрабатывать породы, максимальная твердость которых достигает 15.
(2) Эффективность бурения данного долота в 2-4 раза выше, чем эффективность стандартного долота.
(3) Гидравлический компенсирующий механизм позволяет избежать повреждений при бурении. Кроме того, хвостовик бура сконструирован таким образом, чтобы устранить противодействующую силу, вызванную ударами, что обеспечивает надежность долота ударного бурения для твердых пород.
3. Гидравлическая система
(1) Масляный бак расположен над масляным насосом. В отличие от старой модели туннельной буровой каретки, масляный насос гидравлической подземной буровой каретки с одной стрелой лишен кавитационной эррозии из-за утечки масла.
(2) Многократная система фильтрации масла гидравлической подземной буровой каретки увеличивает чистоту масла и снижает количество возникающих неисправностей гидравлической системы.
(3) Обоснованный поток масла насосов вместе с эффективным водяным кулером гарантирует нормальную температуру масла даже после длительного периода работы.
(4) Гидравлическое давление увеличивается постепенно, что обеспечивает отличную передачу ускорения и ударной силы. Следовательно точность и эффективность бурения увеличивается.
(5) Рукоять ручного управления обеспечивает комфортность работы.
4. Стандартная конфигурация
Гидравлическая подземная буровая каретка с одной стрелой DT1-14D оснащена высокомощными рабочими огнями, гидравлическим воздушным компрессором и поднимающимся/опускающимся защитным навесом (удовлетворяющим требованиями стандарта FOPS – «Falling-objectprotectivestructures»или«Структурная защита от падающих объектов»)
5. Выборочная конфигурация
Гидравлический насос и дизельный двигатель большой и малой мощности являются дополнительным оборудованием, устанавливаемым по желанию заказчика на туннельную буровую каретку.
Технические параметры:
| Скорость бурения | 0.8 - 2 м/мин |
| Длина буровой стрелы | 3090 мм |
| Диаметр бурения | Φ28 мм - Φ102 мм |
| Глубина скважины | 2700 мм |
| Подошва котлована разработки (Ширина × Высота) | ≤4.3 м × 3.5 м |
| Скорость передвижения | 10 м/мин |
| Способность преодолевать уклоны | ≤26° |
| Ширина основания трака | 270 мм |
| Долото ударного бурения для твердых пород | 1 × HYD200 |
| 1 × HC25/HC50 (выборочно Montebert) | |
| Габаритные размеры (Длина × Ширина × Высота) | 7100 × 950 × 1690 мм 2410 мм (высота потолка) |
| Вес | 7600 кг |
Электросистема подземной буровой каретки с одной стрелой:
| Общая мощность | 39.2 кВт |
| Главный электродвигатель | 37 кВт |
| Напряжение | 380В - 1140В |
| Частота | 50-60 Гц |
Гидравлическая система туннельной буровой каретки DT1-14D :
| Главный гидравлический насос (Стандартный /Продвинутый) | 3 × Шестеренчатый насос (Стандартный) |
| 1 × Поршневой насос +1 × Шестеренчатый насос (Продвинутый) | |
| Максимальное рабочее давление | 20 мПа |
| Емкость масляного бака | 240 л |
| Охлаждающая среда | Вода |
| Операционная панель | 1 |
Главная стрела гидравлической подземной буровой каретки с одной стрелой:
| Количество стрел | 1 |
| Компенсационный ход | 1500 мм |
| Тип движения стрелы | Механическая трансляция |
| Вращение | ± 180° |
| Угол поворота (Внуть/Наружу) | ± 32° |
| Угол подъема | +45°/ -15° |
| Угол подъема/опускания | 35 +16/10° |
