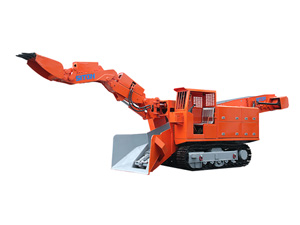

LWL-80
Dimensions Principales Totales:
| LWL-80/45L | ||
| Longueur du contact de la chenille avec le sol | 1945mm | |
| Largeur interne de la chenille | 1100mm(variable) | |
| Largeur de la plaque de la chenille | 300/400mm | |
| Garde au sol | 330mm(variable) | |
| Largeur interne du convoyeur | 620mm | |
| Dimensions pendant le transport | longueur | 6750mm |
| largeur | 1735mm | |
| Hauteur | 2210mm | |
| Dimensions pendant le transport | longueur | 7920mm |
| largeur | 1735mm | |
| Hauteur | 2410mm | |
Gamme de Travail:
| LWL-80/45L | |
| Largeur du creusage | 5300mm |
| Distance du creusage( A partir de la lame du boutier ) | 1970mm |
| Hauteur du creusage | 2940mm |
| Profondeur du creusage en deça du sol | 540mm |
| Hauteur du basculement | 1670mm(Variable) |
| Hauteur de basculement minimale | 1425mm(Variable) |
| Distance du basculement | 1700mm(Variable) |
| Angle d'expansion maximal | ±55° |
| Dimension du tunnel d'adaptation (Largeur×Hauteur) | ≥2.5×2.5m |
Parametres Fonctionnels:
| Capacite de chargement | 80m³/h |
| Puissance generale | 45kw |
| Poids | 10900kg |
| Vitesse de deplacement | 0.6±5%m/s |
| Chain racleuse | Chaine unique moteur unique |
| Angle du tunnel d'adaptation | ≤15° |
| Rayon de rotation minimal | ≥5m |
| Pression du sol | ≤0.1Mpa |
| Direction | Hydraulique |
| Vitesse de la chaine racleuse | 34m/min |
| Volume du reservoir hydraulic | 220L |
| Pression de travail maximale | 28Mpa |
| Pompe Hydraulique | Pompe a piston×2+Pompe a engrenage×2 |
| Moteur hydraulique de fonctionnement | Moteur a piston radiel×2 |
| Moteur hydraulique du convoyeur | Moteur a piston radiel×1 |
