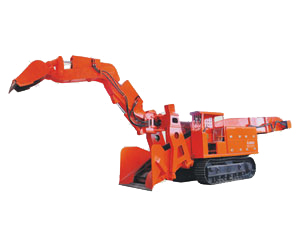

LWL-120
Dimensions Principales Totales:
| LWL-120/55L | ||
| Longueur du contact de la chenille avec le sol | 2159mm | |
| Largeur interne de la chenille | 1130mm(variable) | |
| Largeur de la plaque de la chenille | 450/550mm | |
| Garde au sol | 395mm(variable) | |
| Largeur interne du convoyeur | 780mm | |
| Dimensions pendant le transport | longueur | 8900mm |
| largeur | 2100mm | |
| Hauteur | 2390mm | |
| Dimensions pendant le transport | Longueur | 10580mm |
| Largeur | 2100mm | |
| Hauteur | 2514mm | |
Gamme de Travail:
| LWL-120/55L | |
| Largeur du creusage | 5800mm |
| Distance du creusage( A partir de la lame du boutier ) | 2650mm |
| Hauteur du creusage | 3100mm |
| Profondeur du creusage en deça du sol | 770mm |
| Hauteur du basculement | 1913mm(Variable) |
| Hauteur de basculement minimale | 1680mm(Variable) |
| Distance du basculement | 1992mm(Variable) |
| Angle d'expansion maximal | ±55° |
| Dimension du tunnel d'adaptation (Largeur×Hauteur) | ≥3×3m |
Parametres Fonctionnels:
| Capacite de chargement | 120m³/h |
| Puissance generale | 55kw |
| Poids | 17800kg |
| Vitesse de deplacement | 0.6±5%m/s |
| Chaine racleuse | Double chaines double moteurs /Chaine unique double moteurs |
| Angle du tunnel d'adaptation | ≤15° |
| Rayon de rotation minimal | ≥7m |
| Pression du sol | ≤0.1Mpa |
| Direction | Hydraulique |
| Vitesse de la chaine racleuse | 44m/min |
| Volume du reservoir hydraulique | 400L |
| Pression de travail maximale | 28Mpa |
| Pompe Hydraulique | Pompe a piston×2+Pompe a engrenage×2 |
| Moteur hydraulique de fonctionnement | Moteur a piston radiel×2 |
| Moteur hydraulique du convoyeur | Moteur a piston radiel×2 |
